VP9000

VP9000

Das weltweit neueste 3D-SPI-System

Das VP9000 nutzt hochgenaue und wiederholbare 3D-Bildgebung zur Durchführung einer vollständigen Analyse der Lötpaste auf der Leiterplatte. Ein möglicher Verzug bei der Leiterplatte wird an jedem Prüfpunkt berechnet und automatisch für eine Priorisierung bei der Analyse kompensiert. Die Kombination von Funktionen ermöglicht hochpräzise Volumenmessungen mit hoher Genauigkeit.

Einfache, benutzerfreundliche Offline-Programmiersoftware erstellt Prüfprogramme in wenigen Minuten. Einzigartige Funktionen wie automatische Komponentenregistrierung und selbstregulierende Beleuchtung vereinfachen und optimieren die Programmerstellung. Kompatibilität mit EPM-Softwareprogrammierung kann den Programmiervorgang weiter verbessern.

Touchscreen, Farbschnittstelle und die 2D/3D-Fluid-Modellierung des VP9000 bieten den Bedienern eine sofortige, interaktive Rückmeldung zu den Prüfergebnissen. Die Prüfergebnisse lassen sich während der Prüfung der folgenden Leiterplatte kontrollieren, um die Produktivität zu steigern. Die erweiterte Datenanalysesoftware liefert umfassende Qualitätsdaten für kontinuierliche Verbesserung der Fertigungsprozesse und Trendüberwachung.

Das VP9000 kann Prüfergebnisdaten zurück an den Siebdrucker senden und die notwendigen Druckanpassungen in Echtzeit vornehmen, um die Fortsetzung von Fehlern während der Produktion zu verhindern.

Wie können wir Ihnen helfen?

Wenn Sie eine Frage haben, kontaktieren Sie uns oder senden Sie eine Anfrage.

Kontaktieren Sie mich.
Kontaktieren Sie mich.

Features

  • 100 % 3D-Lötpasteninspektion mit hoher Geschwindigkeit
  • Hochpräzise Volumenmessung von Lötpaste (innerhalb von 2 %)
  • Zahlreiche Optionen bei der Auflösung und 3-Mode-Zoom (bis zu 5 µm)
  • Zwei verfügbare Maschinengrößen zur Handhabung von Leiterplatten von 250 mm x 330 mm bis 460 mm x 510 mm
  • Benutzerfreundliche Software und integrierte Touchscreen-Benutzeroberfläche
  • Einfache Programmerstellung von GERBER und/oder Mount Data (kompatibel mit ePM)
  • Vollständige Offline-Programmerstellung
  • Echtzeit-Prozessüberwachung
  • Software-Tools für die Datenanalyse und Qualitätskontrolle (kompatibel mit der Software Q-upNavi von Omron)
  • Klebstoff- und Fremdstoffprüfung.

Vollständige 3D-Datenverarbeitung und Umsetzung der Industrie 4.0 Smart Factory-Lösung.

Omron Q-upNavi: Eine Kombination aus SPI-, AOI- und AXI-Ergebnisdaten für eine echte Ursachenanalyse zur Prozessverbesserung.

Omron Q-upAuto : Umfassende Qualitätskontrolle über die gesamte Produktionslinie hinweg.

Die VP9000 ist die neueste 3D-AOI-Technologie auf dem Markt und bietet eine hochwertige Lösung für die Produktionsumgebungen von morgen.

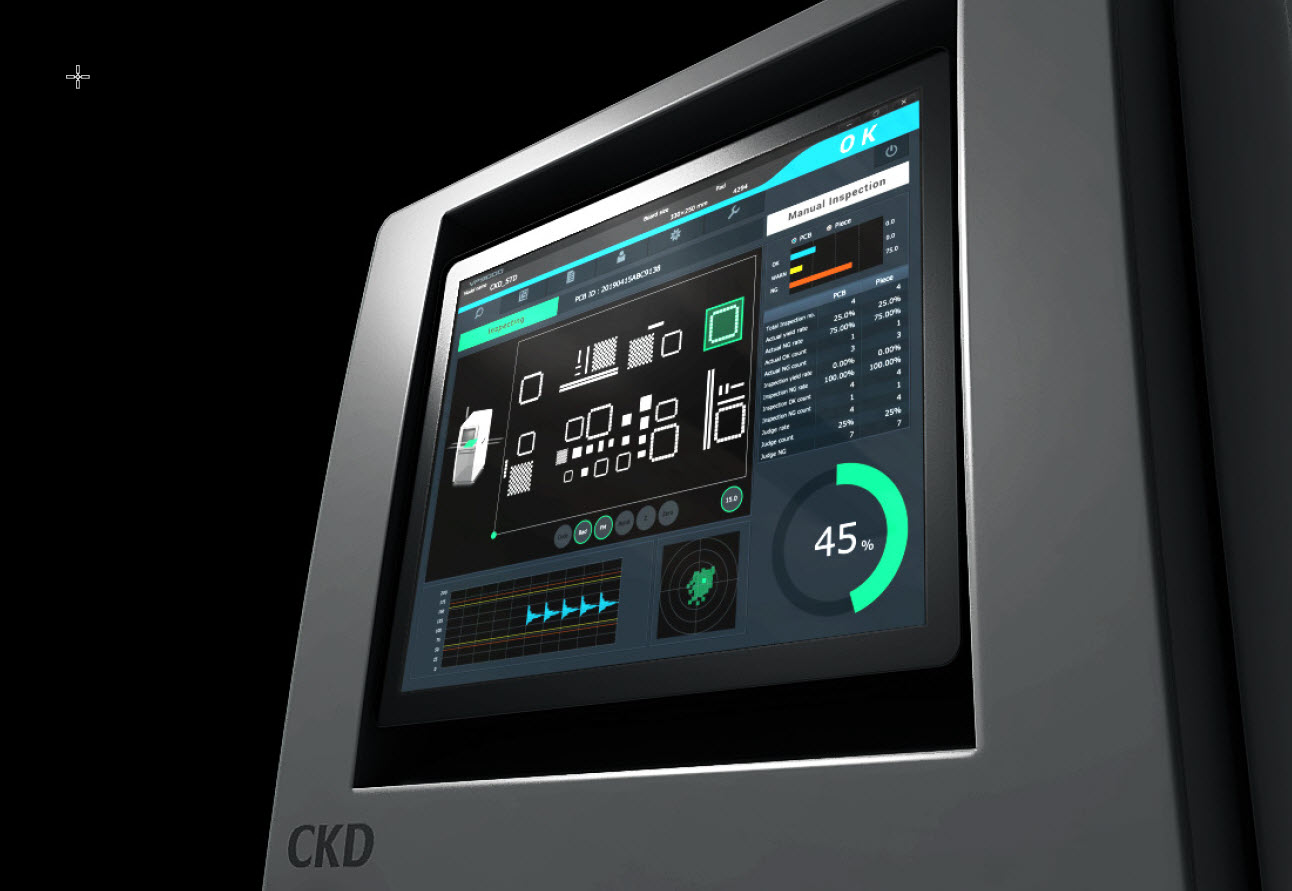

New GUI

3D-SPI-VP9000-Monitor prod
